Saat dioda diberi tegangan positif pada anoda (anode) dan tegangan negatif pada katoda (cathode), dioda berada dalam kondisi forward bias. Prinsip kerja dioda forward bias adalah elektron dari katoda akan terdorong menuju anoda karena tegangan positif pada anoda akan menarik elektron. Aliran elektron ini menciptakan arus listrik yang mengalir dari katoda ke anoda. Dalam kondisi ini, dioda memiliki resistansi yang rendah dan memungkinkan aliran arus listrik dengan mudah. Dalam kondisi forward bias, dioda memiliki tegangan terbalik (reverse voltage) yang rendah, sehingga hampir tidak ada hambatan terhadap aliran arus. Dioda bekerja sebagai saklar terbuka dan mengizinkan aliran arus melewati terminalnya
1. Analisa pengaruh tegangan input terhadap tegangan dan arus pada rangkaian forward bias!

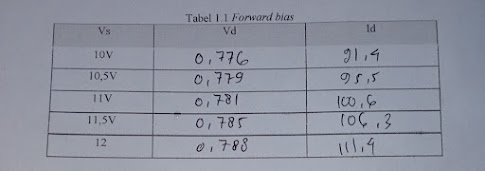

Berdasarkan hasil data yang dilakukan saat praktikum, semakin tinggi tegangan input maka semakin besar arus yang mengalir melalui diode dalam rangkaian forward bias. Begitupun juga dengan tegangan pada rangkaian forward bias. Jadi tegangan input berbanding lurus nilai dengan tegangan dan arus pada rangkaian forward bias.
