Laporan Akhir 1 Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

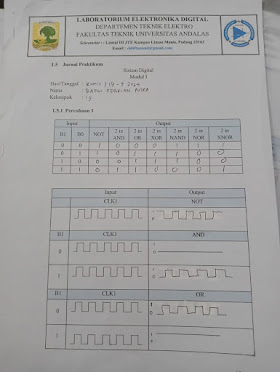

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

1. Panel DL 2203D
2. Panel DL 2203S
3. Panel DL 2203C
4. Jumper





3. Rangkaian Simulasi [Kembali]

4. Prinsip Kerja Rangkaian [Kembali]

Pada percobaan 1 kita menggunakan

1. Panel DL 2203D
2. Panel DL 2203C

. Dipercobaan 1 ini, kita menggunakan 2 panel DL, yaitu  Panel DL 2203D dan Panel DL 2203C. Pada panel DL 2203D kita menggunakan B1 dan B0 sebagai input yang mana akan diujikan pada gerbang logika yang ada pada panel DL 2203C yaitu:

1. NOT : pembalik input. (Jika input =1, maka output =0)
2. AND : perkalian input .(Jika hasil perkalian input =1, output =1)
3. OR : penjumlahan input (Jika hasil penjumlahan input bukan nol, maka output =1)
4. XOR : penjumlahan eksklusif input (Jika hasil penjumlahan merupakan bilangan ganjil, maka output =1)
5. NAND : perkalian input pembalik (jika hasil perkalian input =1, maka output =0)
6. NOR : penjumlahan input pembalik (jika hasil penjumlahan input bukan nol, maka output = 0)
7. XNOR : penjumlahan eksklusif input pembalik ( jika hasil penjumlahan merupakan bilangan genap, maka output =1)

Pada Panel DL 2203D pada H1-H7 output dari gerbang logika dapat kita lihat berupa LED, dimana LED aktif =1 dan LED mati =0. Input B1 bisa divariasikan dengan menggunakan clock.

5. Video Rangkaian [Kembali]

6. Analisa [Kembali]

7. Link Download [Kembali]

Video Percobaan [download]
